很多人在安裝LED顯示屏時，為了節約成本，都會選擇買邊框、模組、排線、電源、控製卡等材料來自己組裝成LED顯示屏，那麽如何把一塊塊模組組裝成一整塊大的LED屏幕，並且正常使用呢?小編為您詳解磁吸條屏安裝步驟。

　　先算一下尺寸：單元板用的是P5的全彩模組尺寸為320*160mm，長15塊，高12塊，這塊彩屏共用180塊模組。320*15=4800mm，160*12=1920mm，淨麵積為4800mm*1920mm各加10mm的餘頭(除去包不鏽鋼用去2mm，*板的接縫為5-8mm。上下的餘頭可以留到上麵從正麵看看不到)，邊框尺寸為4810mm*1930mm。

　　一、首先做邊框

　　從市場上買4*4的方鋼4根2*2的4根(6米長)，先用4*4的方鋼做一個田字架，大邊框的尺寸為4850mm*1970mm，因為小邊框內的尺寸才是裝屏的尺寸，方鋼為40mm，所以是這個尺寸。焊的時候用鋼角尺盡可能的焊好90度角。中間那個尺寸不重要。田字架做好後，開始在上麵焊小方鋼，小方鋼的內部尺寸為4810mm*1930mm四角及中部用剩下的4*4方鋼切成小段焊上去方便包不鏽鋼。

　　小連框做好後開始焊背條，前兩塊用板量著焊，找到尺寸後一直往下焊就行了。背條是40mm寬的，長度為1980mm左右，兩頭能夠著好焊就行。焊好後的邊框(照的是背麵)邊框就可以拿到大廳內安裝了。牆頂部做好兩個角鋼掛鉤。

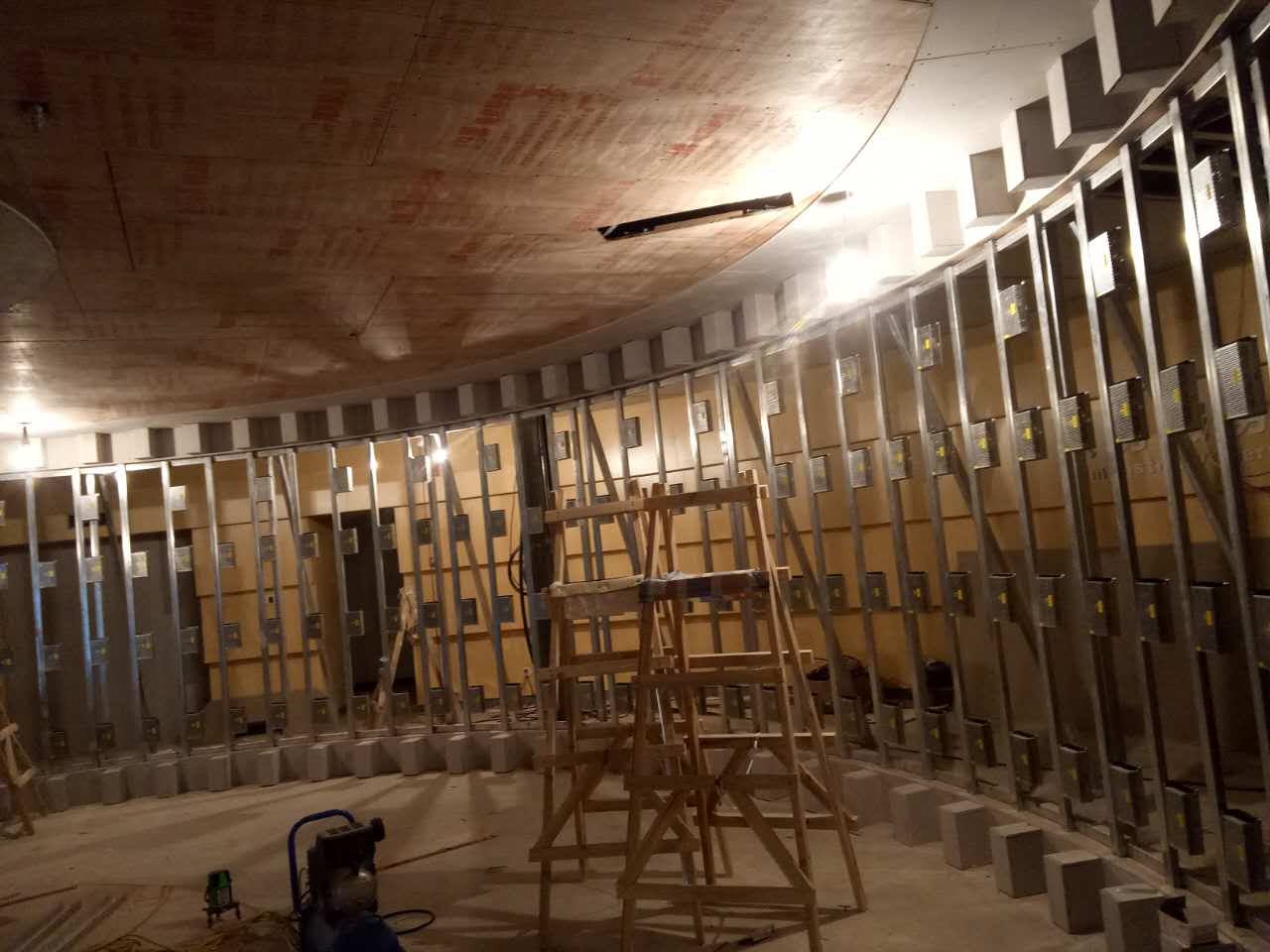

　　把焊接好的方鋼固定在牆上

　　二、裝電源、控製卡、模組

　　架子掛好後，四周留10mm的空隙，因為室內屏不能做成加風扇的箱體框，隻有靠這10mm的空隙簡單通風了。

　　裝電源的時候先接好兩條成品電源線，5V輸出一定要看好正負極，如果接反電源輸出線的話，電源線、模組當時就冒煙，如果還連控製卡的話卡也燒了。

　　每根成品電源線有兩個接頭，這樣每塊電源能帶四塊模組。然後是220V連接，用2平方的軟銅線把每一排串在一起就行，*出三組220V電源線，進一個空開，空開上麵進一對6平方的銅線。這塊屏功率大約9千瓦，所以6平方線有剩餘。

　　電源接好後裝控製卡，控製卡用的是5塊同步接收卡。

　　三、接收卡與模組連接

　　每張卡帶三列模組，共36塊板，這樣每三列裝一塊卡，從就近的電源上取5V給卡供上電，注意正負極，然後用網線把5張卡連起來，靠電源接頭的網口是輸入口，右邊是*塊卡，也是頭卡，輸入接的是電腦的千兆網卡，然後輸出網口接的是第2塊卡的輸入口，第2塊卡的輸出口接的是第3塊卡的輸入口，這樣一直到一張卡，第5張卡，輸入接第4張卡的輸出。輸出口為空。

　　裝模組之前要用不鏽鋼包邊，這僅僅是為了好看，也是安裝單位要求的，專門找來了做不鏽鋼的師傅來量了尺寸，我估算了下他量完鋼結構後加大了5mm吧，為方便能好安裝又能卡死。

　　四、安裝模組

　　扣好不鏽鋼邊後就能開紿上模組了。從上往下或從下往上裝，自帶的排線長短隻適合模組與模組的連接，從控製卡到模板的長排線是要自己做的，(也可以跟賣模組的要)*上麵和*下麵用的排線*     長，大概是1米半長，下麵開始製作長排線。

　　有工具的話，兩頭一壓就行了，上那個固定卡子，很多時候因為背條支著放不平模組，裝的時候還得剪掉，插排線的時候紅邊向上，模組的箭頭向上，沒有箭頭的字向上，前麵的輸入連接後麵的輸出。

　　這塊彩屏共用5張卡，1塊卡拖三列模組，每張卡上麵有12個T75接口，這塊屏從上到下也是12排，當好插滿，對應插好就可以了，屏接口的*下麵一針標著OE，但是不是插排線的紅邊，(這個和單雙色屏剛好相反)，排線插反也不會燒模組或卡，隻是模組上顯示一條亮線。

　　五、調試

　　裝好三列模組一張卡後通電測試，有問題的話及時解決，因為再裝下一組的話就會蓋住這張卡無法測試，控製卡上麵有一個測試按鍵，如果安裝正常的話屏會依次顯示紅、綠、藍、行、場、點信息，正常的話再安裝下一組，直到安裝完成。
