LED顯示屏單元板之間的電源線是並聯到一起的。一個電源一般有3組5v輸出。能帶10張到12張P10單元板。多個電源的話，電源輸入的220並聯到一起就可以了。控製卡的電源線最好從電源上直接印，不要經過單元板。

　　下麵就介紹主要兩種接法：

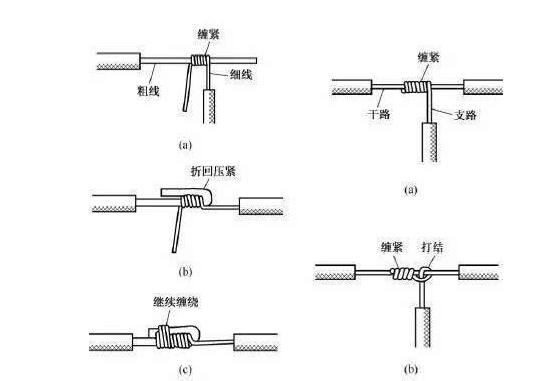

　　“T”字型接法

　　接法簡述：

　　電源一組2.5mm2輸出線帶載4張P10模組，由上至下的第2張模組為電源輸出線的接線端，模組1與模組3、模組4呈並聯狀態，電流往上下兩邊分流。

　　“一”字型接法

　　接法簡述：

　　電源一組2.5mm2輸出線帶載4張P10模組，電源輸出線接至最上端第1張模組。電流由上至下串聯供給4個模組。

　　單張P10模組工作是最大電流為4.2A。按照T型接法帶載。則橫截麵積1mm2模組電源連接線電流最大處為模組2至模組3的連接線，該連接線負責為模組3和模組4供電。則通過電流為4.2*2=8.4A，處於橫截麵積1mm2導線的正常帶載範圍。

　　單張模組工作最大電流為4.2A。按照1字型接法帶載，則橫截麵積為1mm2的模組連接線電流最大處為模組1至模組2的模組連接線，該連接線為模組2、模組3、模組4供電，則通過電流為4.2*3=12.6A。已經超出橫截麵積1mm2導線的帶載範圍，會導致導線發熱，絕緣皮軟化甚至起火。

　　LED顯示屏使用技術

　　開關電源的負載計算

　　一個電源可以帶多少個板子?

　　LED顯示屏電源一般為5V。接板子的時候隻要正負極不錯就不會有什麽問題，同時還要注意不要讓正負極短路。在板子上電源座接5V和GND，注意正負極不能接反，電源隻區分VCC(5V)和GND。

　　LED顯示屏電源個數計算方法：

　　(電源是30A和40A;單色是8塊單元板1個40A的電源，雙色是6塊單元板1個電源;如果全彩的單元板就好按全亮時的最大功率來算)

　　a) 一個電源能帶幾張單元板的個數=電源的電壓*電源的電流/單元板的橫向像素點數/單元板的縱向像素點數/0.1/2 例如：半戶外P10：5V40A的電源可帶：5*40/(32*16*0.1/0.5)=7.8 取大8個;

　　b) 根據屏體總功率求出所需電源個數=平均總功率/一個電源的功率(電源電壓*電源電流) 例如：一個條屏的長用12個P10模組，高用3個P10模組總共：36個模組 那麽所需電源個數=32*16*0.1*36*0.5/5/40=4.6 取大(5個電源);

　　c) LED顯示屏功率計算方法： 功率的公式是P=UI代表功率，U代表電壓，I代表電流，通常91视频大全污污污所用的電源電壓是5V，電源是30A和40A;單色是8塊單元板1個40A的電源，雙色是6塊單元板1個電源;戶外屏的功率參照網站上“產品參數”裏，那邊都很明確的。

　　下麵將舉1個例子：某單位要做9個平方米的戶內5.0雙色的電子屏，計算最大需要多少功率。先要算出40A的電源個數=9(0.244*0.488)/6=12.5=13隻電源(要整數，以大為標準)那麽很簡 單，最大功率P=13隻*40A*5V=2600W。 單燈的功率=一顆燈功率5V*20mA=0.1WLED顯示屏單元板的功率=單燈的功率*分辨率(橫向像素點數*縱向像素點數)/2 屏體的最大功率=屏體的分辨率*每分辨率燈數*0.1 屏體的平均功率=屏體的分辨率*每分辨率燈數*0.1/2，屏體的實際功率=屏體的分辨率*每分辨率燈數*0.1/掃描數(4掃，2掃，16掃，8掃，靜態)。
